Dans cet article, nous expliquons comment connecter l'IC-Smart Touch au point de vente (POS) à l'aide de différentes méthodes.
Dans cet article :
Options de connexion au point de vente (POS)
REMARQUE :
Avant d'effectuer toute intervention sur les équipements de Bever Innovations, veuillez vous assurer de bien connaître l'ensemble des règles de sécurité et des précautions à respecter lors de l'utilisation des équipements de Bever Innovations.

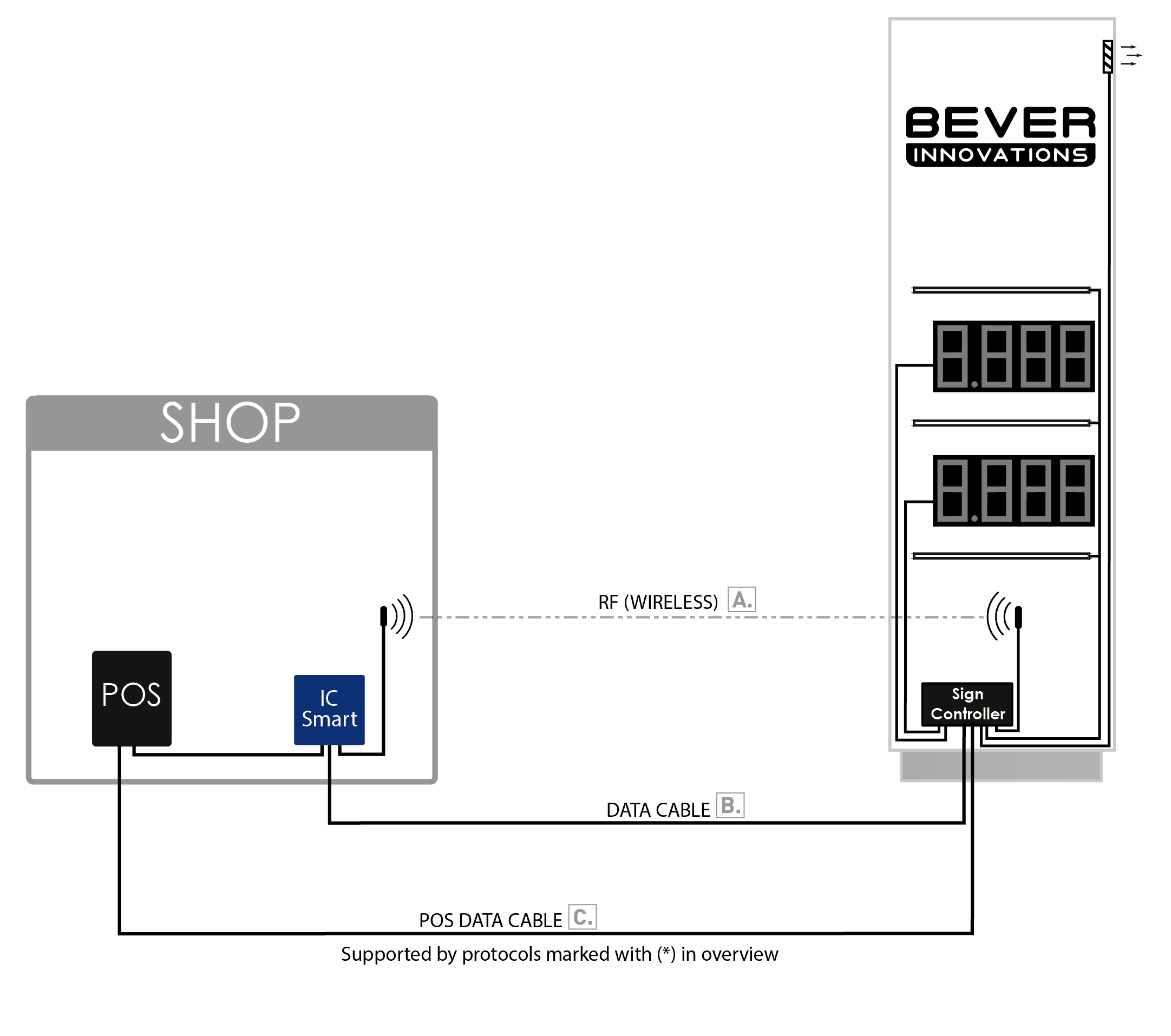

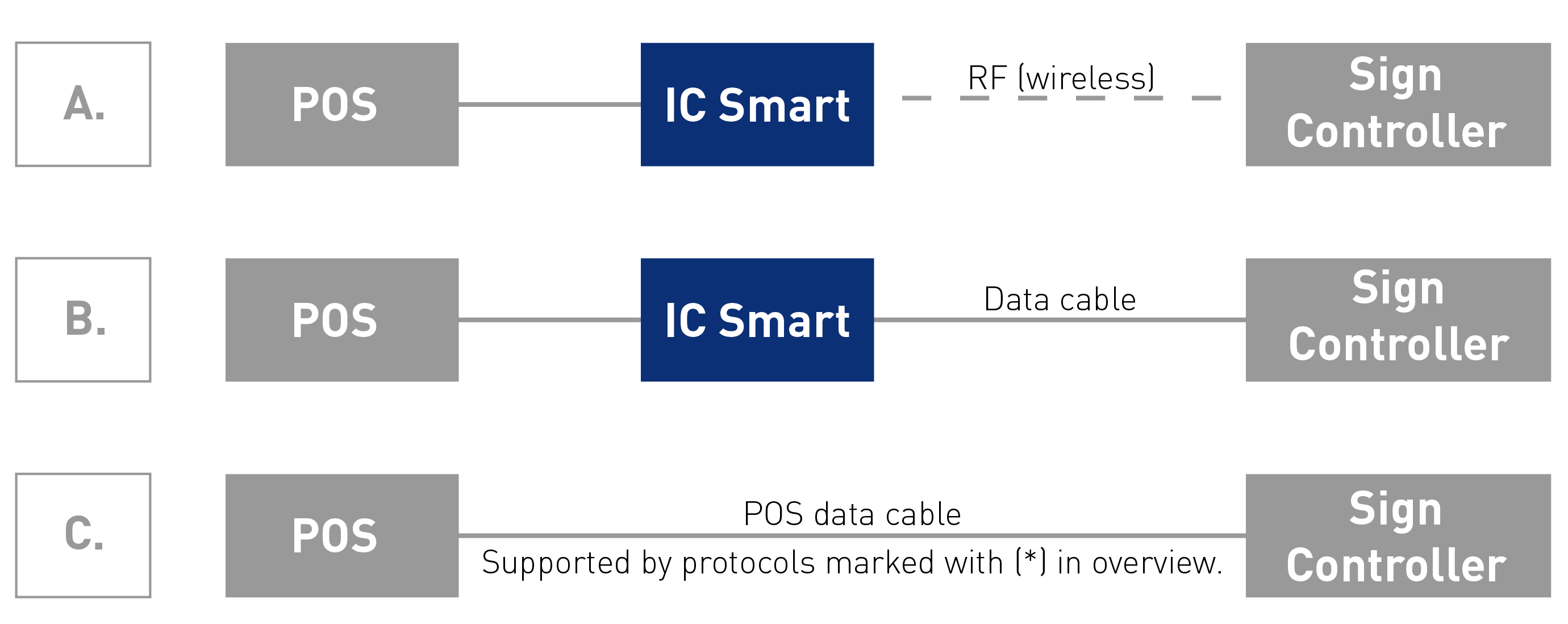

Options de connexion aux terminaux de point de vente
Totem avec connexion au point de vente:
Présentation des protocoles
L'IC-Smart Touch peut être connecté à des systèmes de point de vente (POS) grâce à une grande variété de protocoles POS.
La liste complète des protocoles POS est disponible (en anglais).
Méthodes de connexion
Si l'option de connexion POS A ou B est utilisée, le POS doit être connecté au port « Protocol IN » du contrôleur d'interface.
La méthode de connexion dépend du protocole POS.
RS-232
- Ce protocole utilise une connexion à trois fils.
- Le câble de données doit être un câble blindé à paires torsadées (2 x 2 x 0,25 mm²).
- Veillez toujours à ce que le câble de données soit muni d'embouts.
- La connexion à la masse (GND) est obligatoire pour garantir un fonctionnement sans problème.

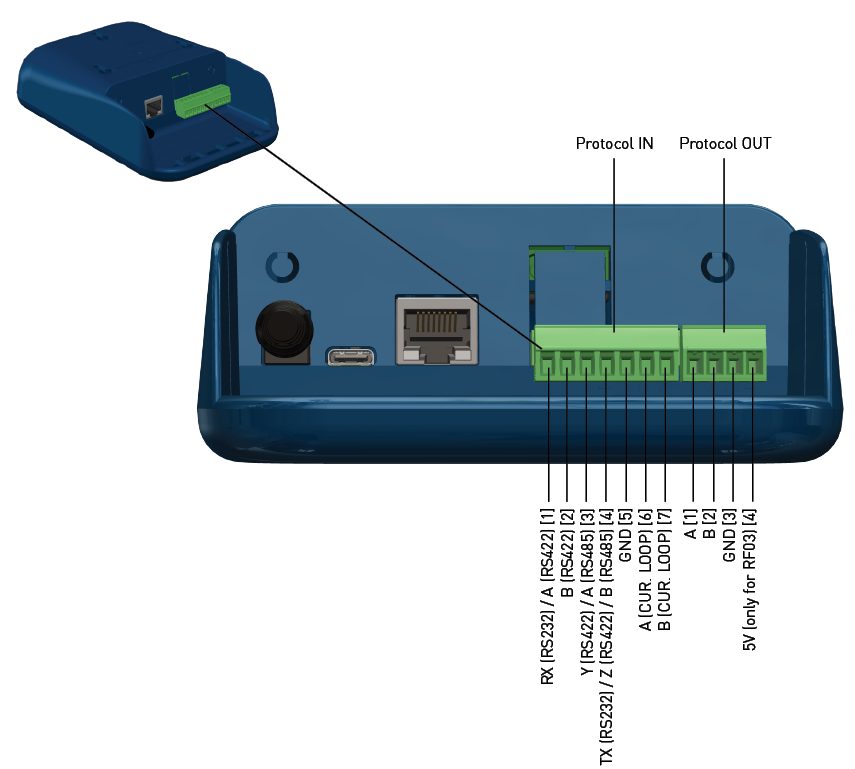

Le connecteur « Protocol IN » à 7 broches est situé à l'arrière de l'IC-Smart.

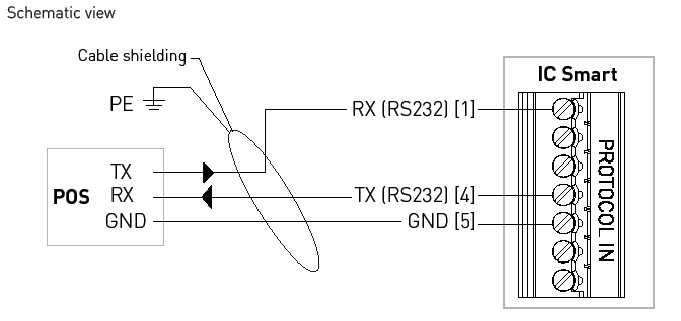

Reportez-vous au schéma pour effectuer les connexions correctes. Les numéros indiqués sur le connecteur « Protocol IN » de l'IC-Smart (Touch) correspondent aux numéros indiqués sur le schéma.
RS-422
- Ce protocole utilise une connexion à cinq fils.
- Le câble de données doit être un câble blindé à paires torsadées (3 x 2 x 0,25 mm²).
- Veillez toujours à ce que le câble de données soit équipé d'embouts.
- La connexion à la masse (GND) est obligatoire pour garantir un fonctionnement sans problème.

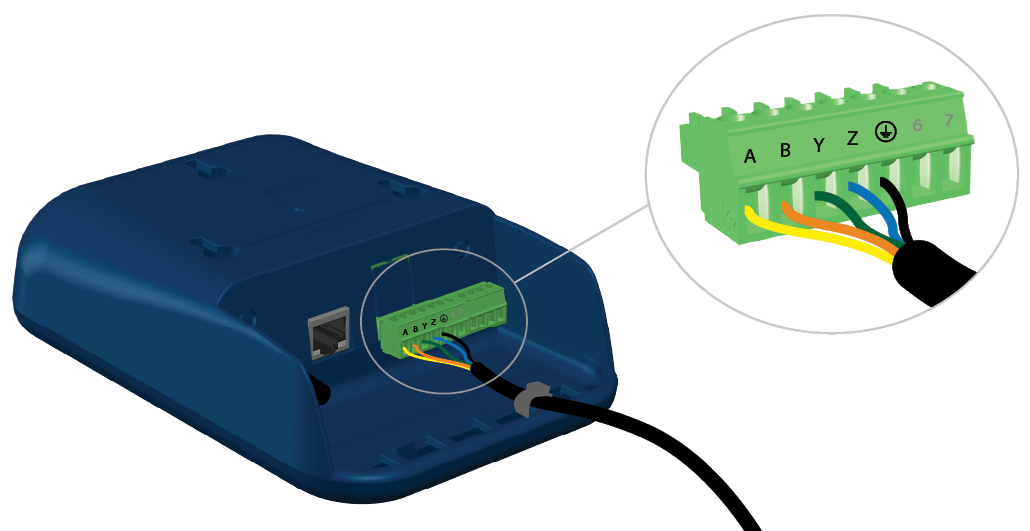

Le connecteur « Protocol IN » à 7 broches est situé à l'arrière de l'IC Smart.

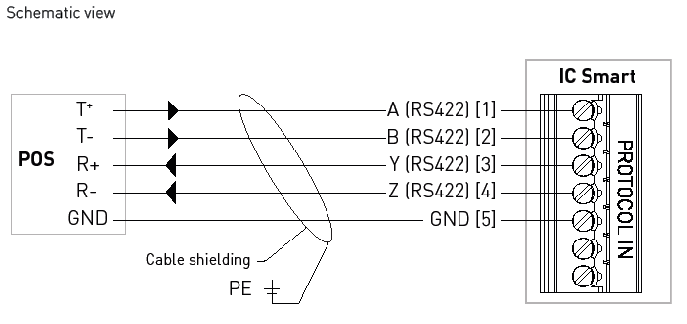

Reportez-vous au schéma pour effectuer les connexions correctes. Les numéros indiqués sur le connecteur « Protocol IN » de l'IC Smart correspondent aux numéros indiqués sur le schéma.
RS-485
- Ce protocole utilise une connexion à trois fils.
- Le câble de données doit être un câble blindé à paires torsadées (2 x 2 x 0,25 mm²).
- Veillez toujours à ce que le câble de données soit équipé d'embouts.
- La connexion à la masse (GND) est obligatoire pour garantir un fonctionnement sans problème.

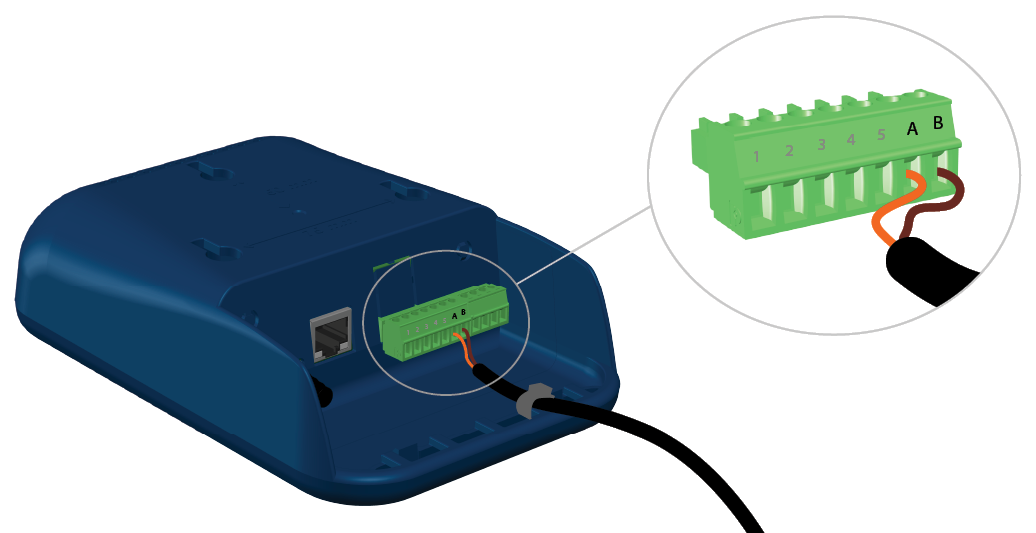

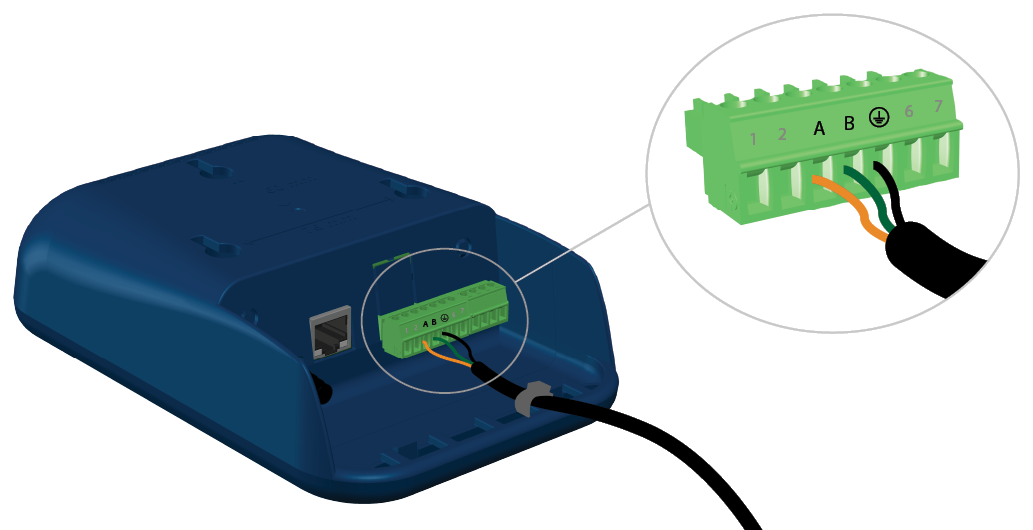

Le connecteur « Protocol IN » à 7 broches est situé à l'arrière de l'IC Smart.

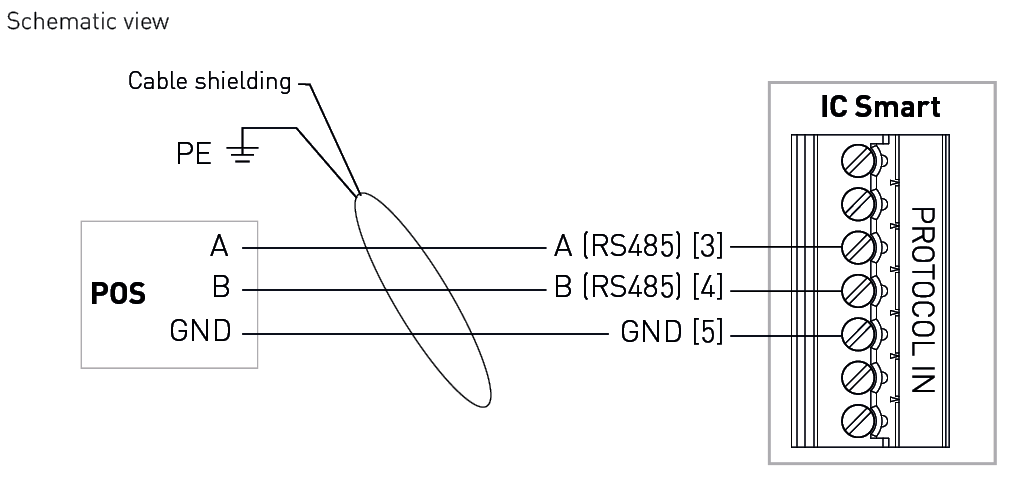

Reportez-vous au schéma pour effectuer les connexions correctes. Les numéros indiqués sur le connecteur « Protocol IN » de l'IC Smart correspondent aux numéros indiqués sur le schéma.
Boucle de courant (CL)
La boucle de courant (CL) est utilisée pour le protocole EIN.
- Ce protocole utilise une connexion à deux fils.
- Le câble de données doit être un câble blindé à paires torsadées (2 x 0,25 mm²).
- Veillez toujours à ce que des embouts soient installés sur le câble de données.
Le connecteur « Protocol IN » à 7 broches est situé à l'arrière de l'IC Smart.

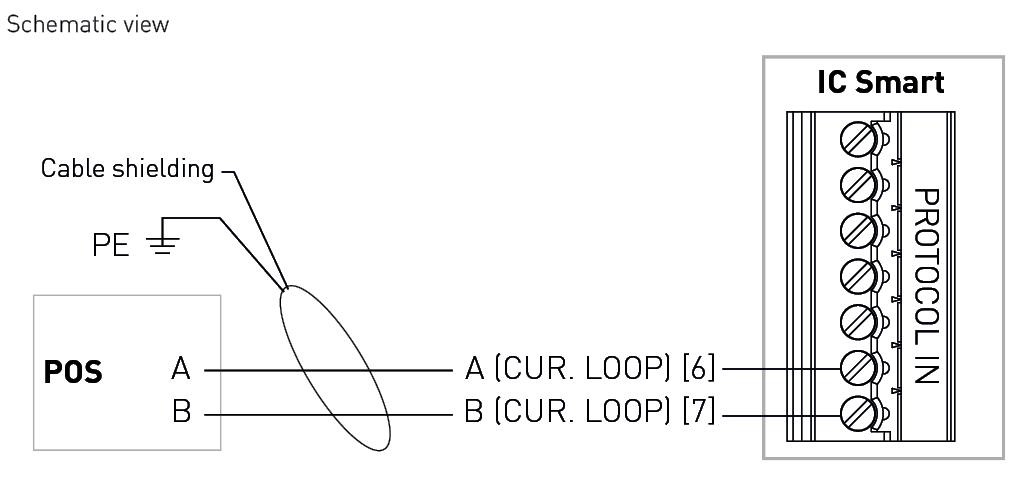

Reportez-vous au schéma pour effectuer les branchements corrects. Les numéros indiqués sur le connecteur « Protocol IN » de l'IC Smart correspondent aux numéros indiqués sur le schéma.
