Stromschleife (CL)In diesem Artikel erläutern wir, wie das IC-Smart Touch auf verschiedene Arten an das Kassensystem angeschlossen werden kann.
In diesem Artikel:
Anschlussmöglichkeiten für das Kassensystem
cl
HINWEIS:
Bevor Sie Arbeiten an Geräten von Bever Innovations durchführen, vergewissern Sie sich bitte, dass Sie mit allen Sicherheitsvorschriften und Vorsichtsmaßnahmen für die Arbeit mit Geräten von Bever Innovations vertraut sind.
Anschlussmöglichkeiten für das Kassensystem
Protokollübersicht
Der IC-Smart Touch kann über eine Vielzahl von POS-Protokollen an Kassensysteme angeschlossen werden.
Die vollständige Liste der POS-Protokolle ist verfügbar.

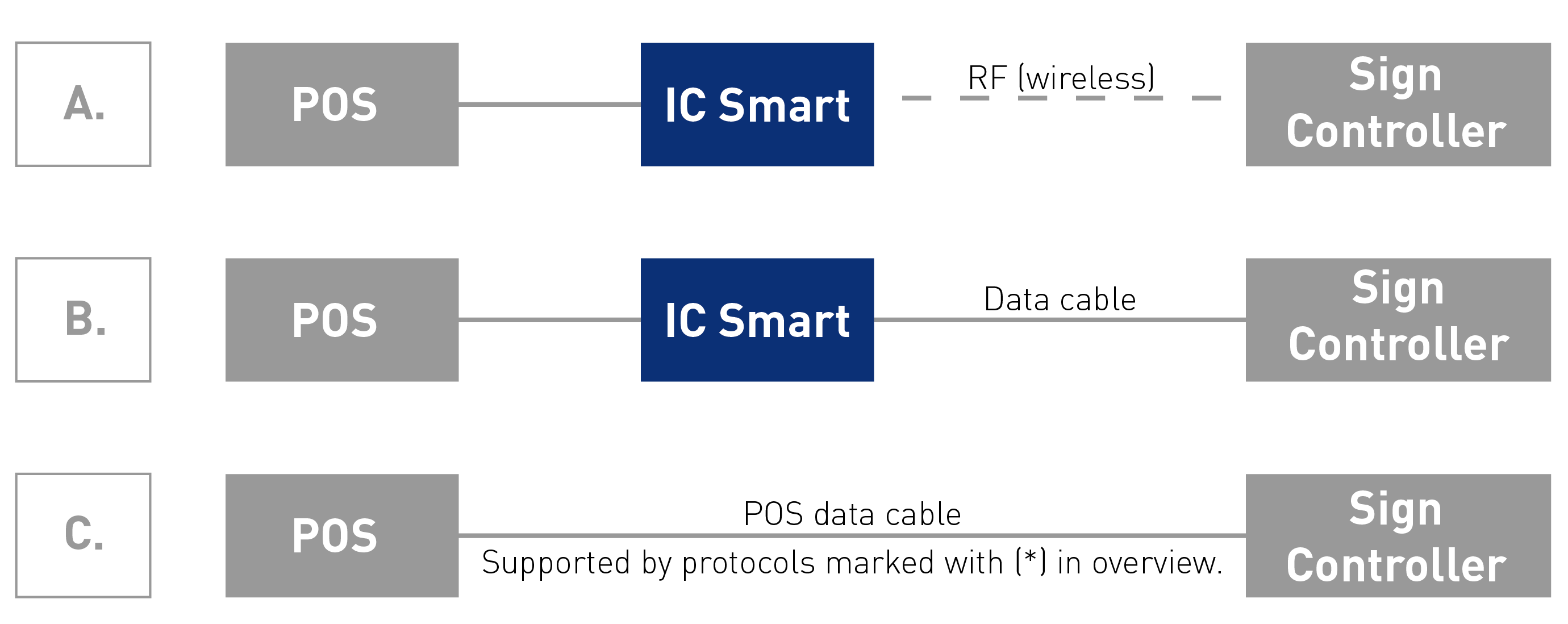

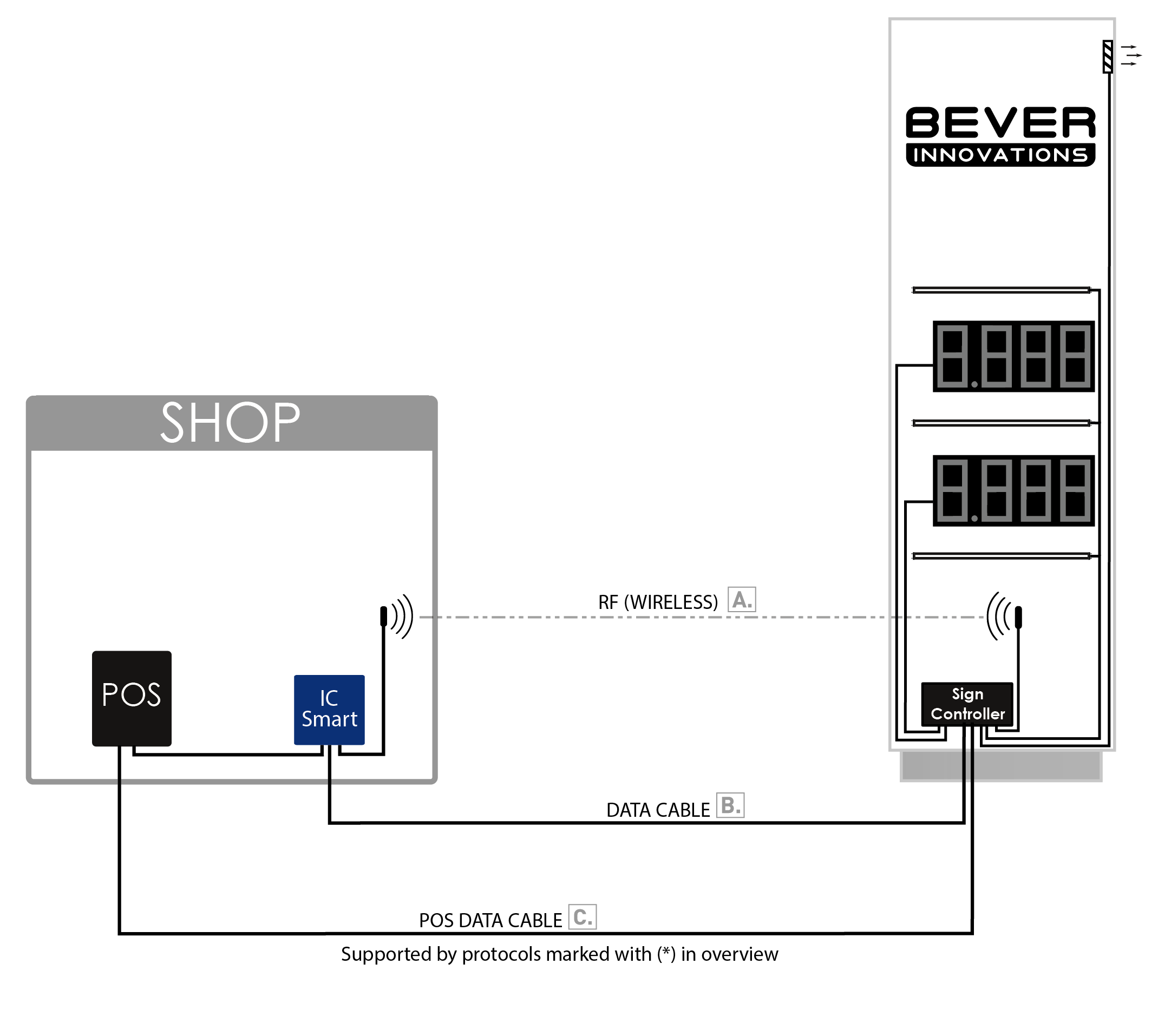

Anschlussmethoden
Wenn die POS-Anschlussoption A oder B verwendet wird, muss das Kassensystem an den „Protocol IN“-Anschluss des Schnittstellen-Controllers angeschlossen werden.
Die Anschlussmethode hängt vom jeweiligen POS-Protokoll ab.

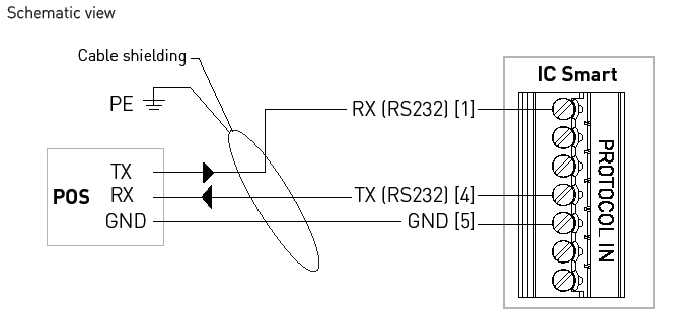

RS-232
- Dieses Protokoll verwendet eine dreipolige Verbindung.
- Das Datenkabel muss ein abgeschirmtes Twisted-Pair-Kabel (2 x 2 x 0,25 mm²) sein.
- Stellen Sie stets sicher, dass am Datenkabel Aderendhülsen angebracht sind.
- Der Anschluss an GND ist für einen störungsfreien Betrieb zwingend erforderlich.

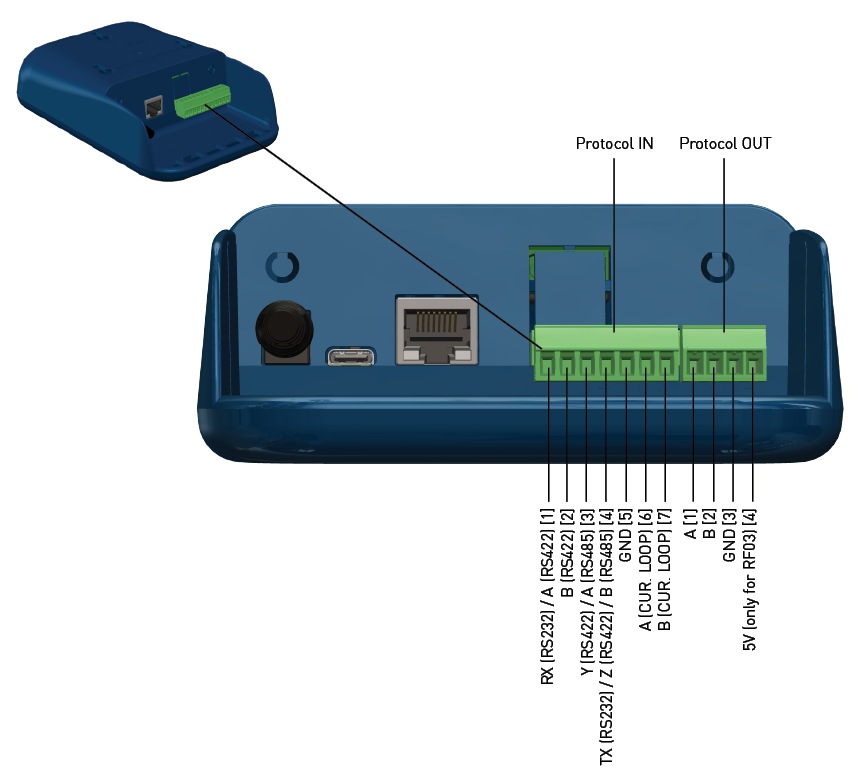

Der 7-polige „Protocol IN“-Anschluss befindet sich auf der Rückseite des IC-Smart.
Beachten Sie für die korrekten Anschlüsse die Schaltplanansicht. Die auf dem „Protocol IN“-Anschluss des IC-Smart (Touch) angegebenen Nummern entsprechen den Nummern in der Schaltplanansicht.

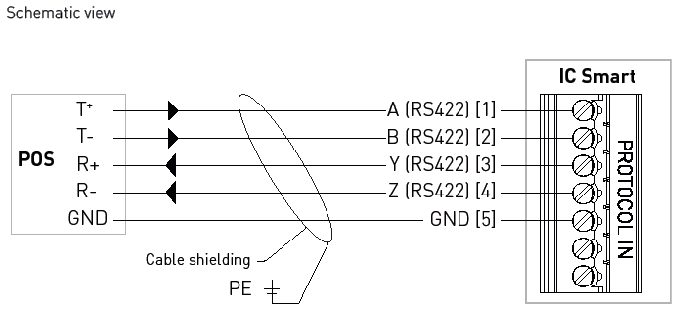

RS-422
- Dieses Protokoll verwendet eine fünfadrige Verbindung.
- Das Datenkabel muss ein abgeschirmtes Twisted-Pair-Kabel (3 x 2 x 0,25 mm²) sein.
- Stellen Sie stets sicher, dass am Datenkabel Aderendhülsen angebracht sind.
- Der Anschluss der Masse (GND) ist für einen störungsfreien Betrieb zwingend erforderlich.

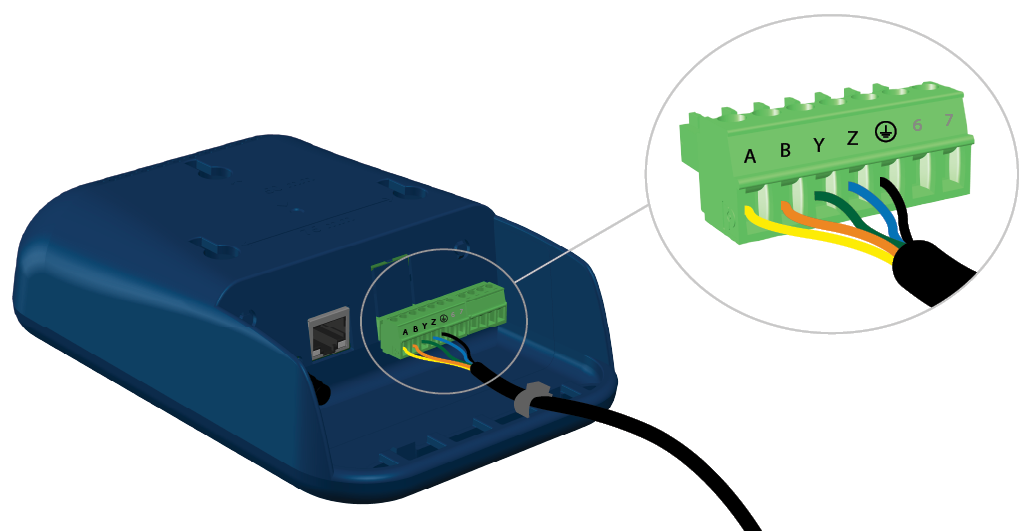

Der 7-polige „Protocol IN“-Anschluss befindet sich auf der Rückseite des IC Smart.
Beachten Sie für die korrekten Anschlüsse die Schaltplanansicht. Die am „Protocol IN“-Anschluss des IC Smart angegebenen Nummern entsprechen den Nummern in der Schaltplanansicht.

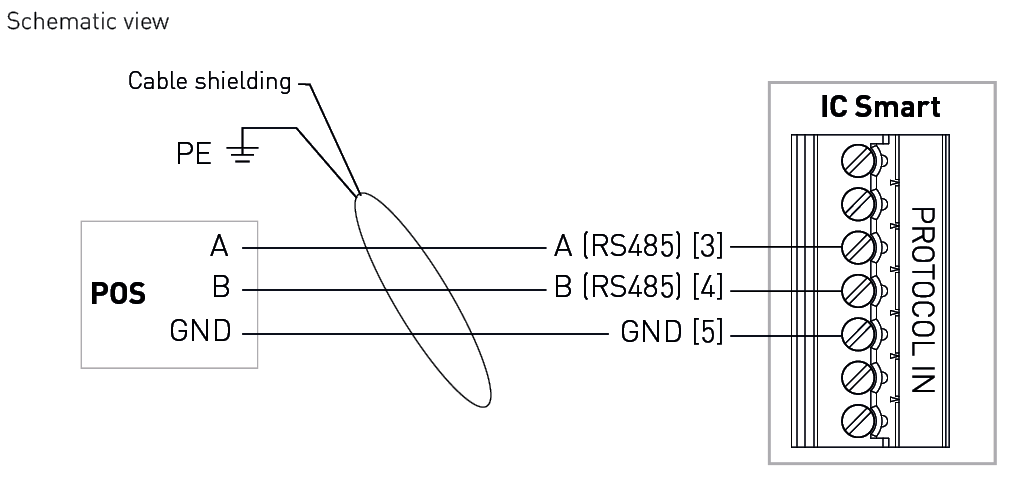

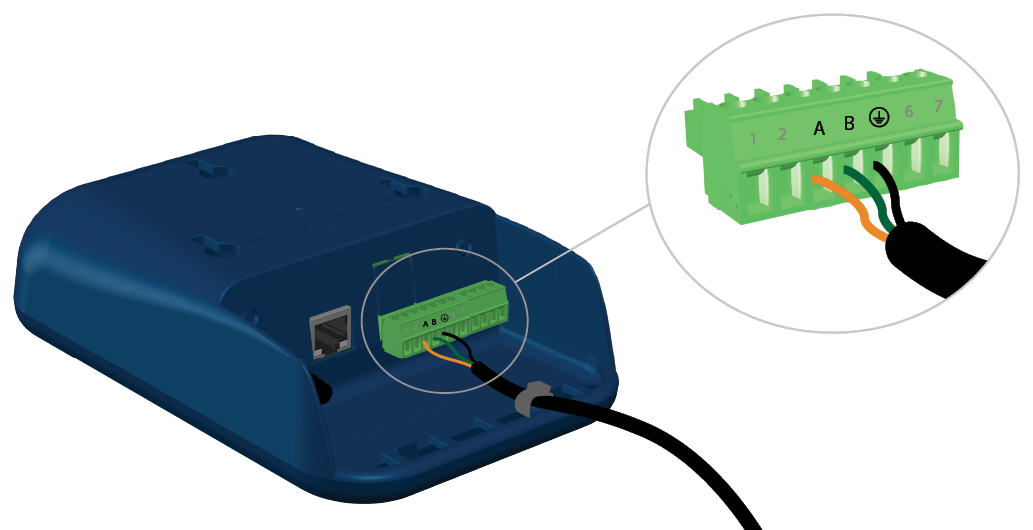

RS-485
- Dieses Protokoll verwendet eine dreidrahtige Verbindung.
- Das Datenkabel muss ein abgeschirmtes Twisted-Pair-Kabel (2 x 2 x 0,25 mm²) sein.
- Stellen Sie stets sicher, dass am Datenkabel Aderendhülsen angebracht sind.
- Der Anschluss an GND ist für einen störungsfreien Betrieb zwingend erforderlich.
Der 7-polige „Protocol IN“-Anschluss befindet sich auf der Rückseite des IC Smart.
Beachten Sie für die korrekten Anschlüsse die Schaltplanansicht. Die am „Protocol IN“-Anschluss des IC Smart angegebenen Nummern entsprechen den Nummern in der Schaltplanansicht.

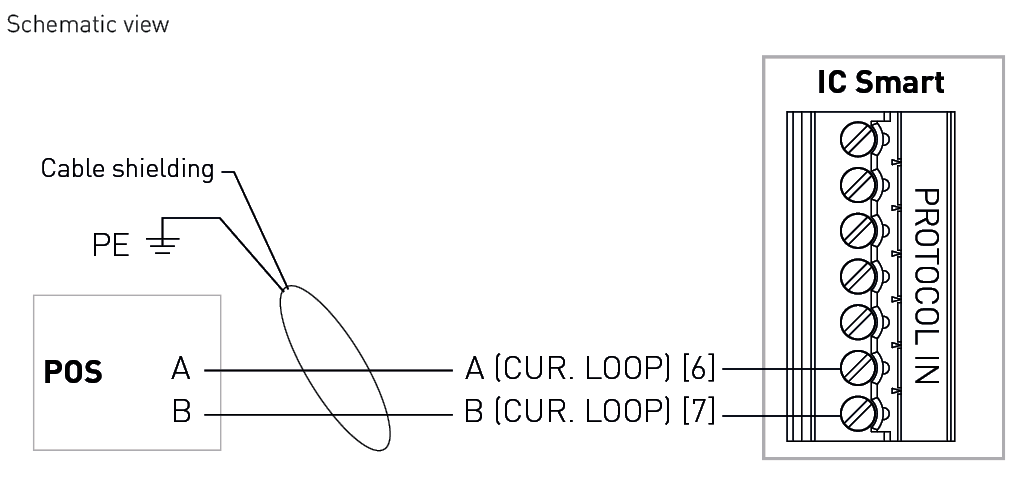

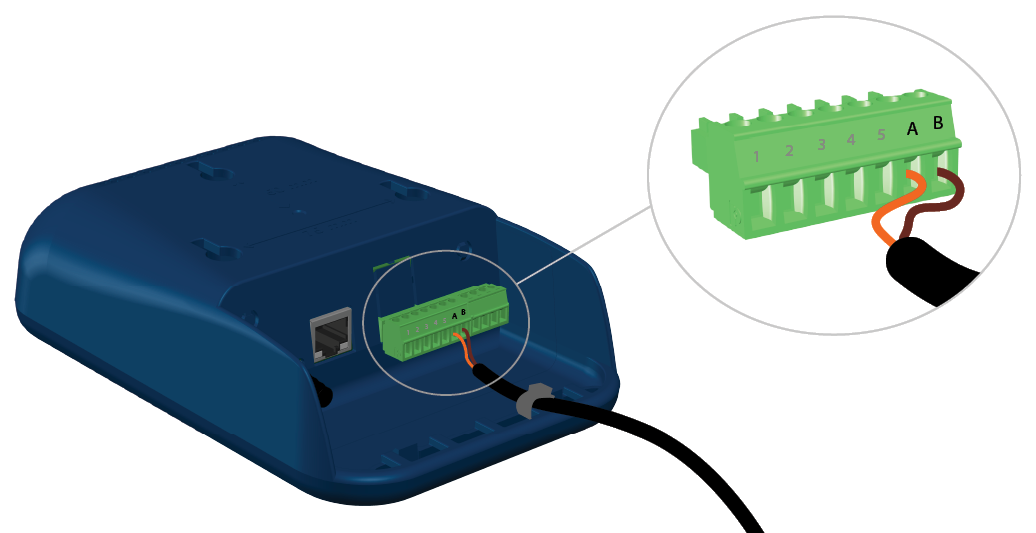

Stromschleife (CL)
Die Stromschleife (CL) wird für das EIN-Protokoll verwendet.
- Dieses Protokoll nutzt eine Zweidrahtverbindung.
- Das Datenkabel muss ein abgeschirmtes Twisted-Pair-Kabel (2 × 0,25 mm²) sein.
- Stellen Sie stets sicher, dass am Datenkabel Aderendhülsen angebracht sind.
Der 7-polige „Protocol IN“-Anschluss befindet sich auf der Rückseite des IC Smart.
Verwenden Sie die Schaltplanansicht für die korrekten Anschlüsse. Die auf dem „Protocol IN“-Anschluss des IC Smart angegebenen Nummern entsprechen den Nummern in der Schaltplanansicht.
